Excel等软件作图要求

1. 如无特别需要,图中的线条(含坐标轴)及字体全部用黑色。

2. 中文字体请统一用宋体,西文字体统一用Times New Roman,字号为8磅。

3. 坐标轴等线型选1磅,全图统一。

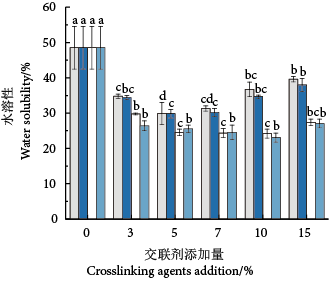

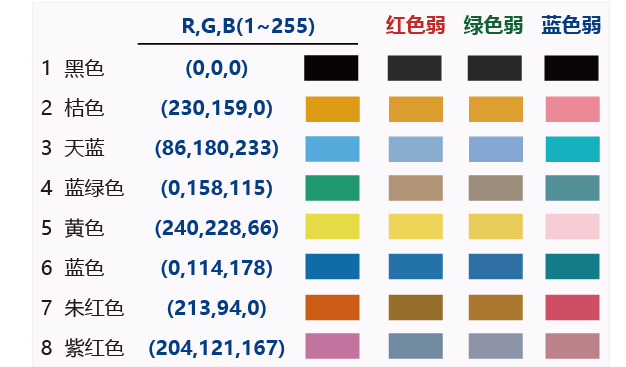

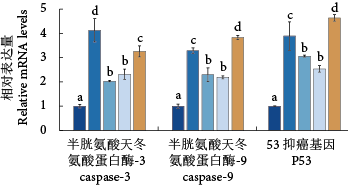

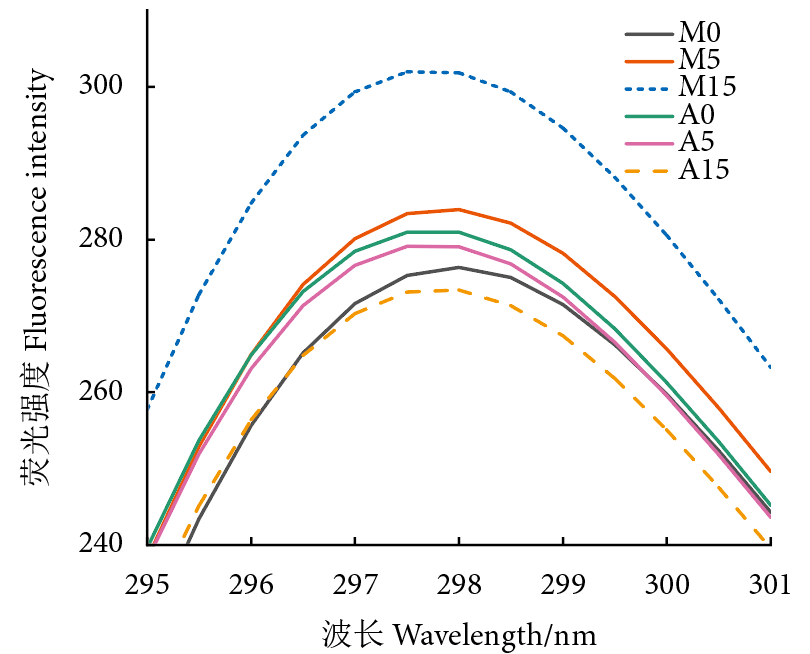

4. 对比线条、方柱图用彩色或彩色填充,配色以区分明显、简洁美观且对色弱者友好为基准(对于4色以上的图,建议用以下8种对色弱友好的颜色,也可采用同色系渐近色);线条的区分可同时选实线、虚线等(参考以下范例)






5. 图外框不用加线条,底色统一为白色。

6. 如一个图中有多个分图,请在各分图的左上角用字母a,b,c等加括号标示。工作薄名称改为图的序号(如:图1或图1-a),不要用中文标题命名,也可以在图旁边注明图的序号。

7. Excel等图文件可打包上传到期刊系统,也可直接发到邮箱(邮件主题请注明稿号)。




请尽量提供矢量图

  矢量图又叫向量图,是由线条和图块组成的。将矢量图放大后,图形仍保持原来的清晰度,且色彩不失真。矢量图中保存的是线条和图块的信息,因而图形文件的大小与图形尺寸无关,只与图形的复杂程度有关,即图形中所包含线条或图块的数量,因此矢量图的图形越简单占用的存储空间很小。矢量图特别适用于文字设计、版式设计、计算机辅助设计(CAD)、工艺美术设计、插图等。

  为保证印刷效果,作者使用软件(ArcGis,Origin,Matlab等)作图时请直接导出矢量格式(ai, eps, emf, wmf, svg等)。如需后续加工,可在PPT中导入矢量图,再添加文字或线条等内容;也可直接用Illustrator软件添加相应的文字及编辑图形等:通栏排版的图宽度以14~15 cm为宜,最宽不要超过16 cm;单栏的图宽度以7 cm为宜;图中的线条统一设为0.5 pt,文字大小为8 pt,完成后发回ai文件即可(注意存为2018及以下的版本,否则制图人员可能打不开文件)。

  用ArcGis导出emf矢量格式时,图片符号选择“用位图标记/填充矢量化图层”,同时勾选“将标记符号转换为面”,否则导出的标记符号会出现怪字符。

  矢量图的字号、字体、线条、图案等请参考Excel软件作图要求。


对位图的要求

  一些电镜扫描图片等位图,请确保原图清晰,图上如需标注箭头、字符等,请在PPT中导入原图再添加,发回PPT文件即可。

  如有分图,分图用字母标示,加括号放左上角;如有标尺,请统一标在右下角。要求线条可动,上面的文字可编辑。字体、字号等参考Excel软件作图要求。

  个别软件无法导出文件,只能屏幕截图,请尽量全屏输出,以确保图片的清晰度。


 涉及国界、省(区)界线的地图插图要求

论文中尽量避免使用带有国界线、省界线的地图。如必须使用,请从自然资源部的地图服务系统(http://bzdt.ch.mnr.gov.cn/)下载标准地图作底图,论文被录用后作者需把涉及的图件底图的基本信息(包括比例尺和审图号)及需审核的图文件提交给编辑部,由编辑部负责送自然资源部门审核 。
