黄唇鱼声谱特征的初步分析

张丝雨 张琳玲 黄洪辉 郭少忠

引用本文:
Citation:

黄唇鱼声谱特征的初步分析

    作者简介: 张丝雨(1991 — ),女,硕士研究生,从事海洋生物声学研究。E-mail: marchsyz@yeah.net;
    通讯作者: 黄洪辉, huanghh@scsfri.ac.cn
  • 中图分类号: Q 62

Preliminary analysis of the Bahaba taipingensis' acoustic spectrum characteristics

    Corresponding author: Honghui HUANG, huanghh@scsfri.ac.cn ;
  • CLC number: Q 62

  • 摘要: 文章通过被动声学方法监听黄唇鱼(Bahaba taipingensis)的声音,初步分析了其声谱特征,旨在为黄唇鱼声学无损调查、水下噪声影响分析和发声的生物学行为等物种保护研究提供基础数据。2017年3—5月,用microMARS型声学记录仪对东莞黄唇鱼市级自然保护区室内水族箱和室外2个驯养池中救护驯养的96尾黄唇鱼进行了2个时段、每个时段连续7个昼夜的声学监听。监听到黄唇鱼共发声246次,发出7类声音,分别是类鼓声、咔嚓声、雀鸣声、嗡嗡声、嗒嗒声、嚓咕声和其他声音等。黄唇鱼昼夜发声次数没有明显差异。黄唇鱼发声以类鼓声为主(175次),类鼓声由1~3个脉冲组成,又以单脉冲类鼓声为主(139次)。类鼓声为类正弦波形,能量集中在0~1 000 Hz,声纹与时间轴平行,谱峰中心频率为50~140 Hz。嗒嗒声与类鼓声相似,其能量也集中在0~1 000 Hz,但谱峰中心频率范围为180~190 Hz。嗡嗡声、咔嚓声、雀鸣声和嚓咕声同时包含低频(0~1 000 Hz)与高频(3 000~12 500 Hz)成分。类鼓声时长、脉冲宽度和脉冲间隔范围分别为67~1 333 ms、35~733 ms和0~1 130 ms,平均值分别为279 ms、70 ms和183 ms;类鼓声时长和脉冲间隔随着声信号脉冲数的增加而增长,脉冲宽度则减短。
  • 图 1  黄唇鱼主要发出的6类声音

    Figure 1.  Six kinds of sounds made mainly by B. taipingensis

    图 2  单脉冲 (a)、双脉冲 (b) 和三脉冲 (c) 类鼓声

    Figure 2.  Single pulse (a), double-pluse drum sound (b) and three-pluse (c) drum sound

    图 3  总发声和类鼓声昼夜分布

    Figure 3.  Day and night signal distribution of total sound and drum sound

    图 4  类鼓声语谱图

    Figure 4.  Spectrogram of drum sound

    图 5  类鼓声的频谱图

    Figure 5.  Spectrum map of drum sound

    图 6  类鼓声时长分布

    Figure 6.  Distribution of duration time for drum sound

    图 7  语谱图和频谱图

    Figure 7.  Spectrogram and spectrum map

    表 1  各类别发声次数

    Table 1.  Number of different sound types

    监听区
    monitored area
    时间 (月-日)
    time (month-date)
    总发声数
    total number of sounds
    平均发声密度/次·h–1
    mean sound density
    类鼓声
    drum sound
    咔嚓声
    cracking sound
    雀鸣声
    birds sound
    嗡嗡声
    humming sound
    嗒嗒声
    clacking sound
    嚓咕声
    cha goo sound
    其他声
    other sound
    1#
    Pool 1
    03-28—04-04 7
    0.040
    0 0 0 6 0 0 1
    04-21—04-28 10
    0.058
    7 3 0 0 0 0 0
    2#
    Pool 2
    04-05—04-12 19
    0.111
    5 6 1 0 5 0 2
    05-22—05-29 63
    0.364
    50 5 0 2 0 0 6
    水族箱aquarium 05-02—05-04 24
    0.522
    21 0 0 0 0 0 3
    05-10—05-17 123
    0.712
    92 3 1 0 0 1 26
    合计 total 246 175 17 2 8 5 1 38
    下载: 导出CSV

    表 2  类鼓声时域特征统计

    Table 2.  Pulse width and pulse interval of drum sound

    脉冲类型
    number of pulse
    时长/ms
    duration time
    脉冲宽度
    pulse width
    脉冲间隔
    pulse interval
    单脉冲 single pulse drum sound 67~733 243 67~733 243
    双脉冲 double-pulse drum sound 100~1 333 370 35~350 113 0~1 130 143
    三脉冲 three-pulse drum sound 333~1 268 655 47~333 100 0~834 179
    总平均值 overall mean 279 70 183
    下载: 导出CSV

    表 3  部分鱼类声信号谱峰中心频率

    Table 3.  Spectral frequency peak of sound signal of servaral fishes

    种类
    species
    谱峰中心频率/Hz
    spectral frequency peak
    文献来源
    Reference
    黄唇鱼 Bahaba taipingensis 类鼓声50~140;嗒嗒声180~190;嗡嗡声40~140;咔嚓声3 200~3 600;
    雀鸣声400~500、2 000~2 500;嚓咕声50~150
    本研究
    大黄鱼 Larimichthys crocea 630~800 [7,23,28]
    梅童鱼 Collichthys lucidus 1 000 [8]
    黄姑鱼 Nibea albiflora 650±20.12 [23]
    尖头黄姑鱼 Nibea acuta 630±15.57 [23]
    白姑鱼 Argyrosomus argentatus 400 [29]
    叫姑鱼 Johnius belengeri 2 000 [29]
    拟石首鱼 Sciaenops ocellatus 139 [30]
    金尾贝氏石首鱼 Bairdiella chrysoura 1 046 [30]
    狗䱛 Cynoscion regails 347 [30]
    云斑狗䱛 Cynoscion nebulosus 300 [30]
    红牙䱛 Otolithes ruber 632±10.06 [23]
    褐菖鲉 Sebasticus marmoratus 83~174 [25]
    金眼鲷 Beryx splendens Lowe 337±8.50 [23]
    带鱼 Trichiurus haumela 628±11.40 [23]
    白鱼 Salangichthysm icrodon Bleeker 536±10.39 [23]
    刺鱼 Gasterosteus aculeatus Linnaeus 420±0 [23]
    大斑石鲈 Pomadasysmaculatus 415±9.40 [23]
    粗纹鲾鱼 Leiognathus lineolatus 757±24.70 [23]
    黑鳍叶鲹 Atule malam 542±16.90 [23]
    游鳍叶鲹 Atule mate Cuvier et Va lenciennes 528±9.67 [23]
    白舌尾甲鲹 Uraspis helvola 534±17.92 [23]
    海鲶 Arius sp. 735±12.39 [23]
    东方豹鲂鮄鱼 Dactyloptena orientalis 348±0 [23]
    鳓鱼 Ilisha elongata 251±18.41 [23]
    白腹豆娘鱼 Abudefduf luridus 356 [31]
    鼬鳚 Ophidion marginatum 1 200 [32]
    红棘胸鲷 Gadidae mediterraneus 180 [33]
    下载: 导出CSV
  • [1] HE W, LU W, LI X. Taxonomic status of Chinese bahaba (Bahaba taipingensis) and its phylogenetic relationship with otherspecies in the family Sciaenidae[J]. Mitochondrial DNA, 2012, 23(2): 53-61 doi: 10.3109/19401736.2011.653797
    [2] 李希国, 卢伟华, 张汉霞. 野生黄唇鱼救护技术研究[J]. 现代渔业信息, 2011, 26(4): 14-15 doi: 10.3969/j.issn.1004-8340.2011.04.004
    [3] 伍汉霖. 中国鱼类及药用鱼类新志[M]. 北京: 中国农业出版社, 2002: 500-670.
    [4] 卢伟华, 叶普仁. 东莞黄唇鱼资源调查[J]. 水产科技, 2002(3): 8-20
    [5] WANG Y J, HU M H. Threatened fishes of the world: Bahaba taipingensis Herre, 1932 (Sciaenidae) [J]. Environ Biol Fish, 2009, 85: 335-336 doi: 10.1007/s10641-009-9507-2
    [6] 陈毓桢. 鱼类的发声、听觉及其在渔业上的应用[J]. 海洋湖沼通报, 1983(3): 72-78
    [7] 齐孟鹗, 张思照, 朱鉴平. 大黄鱼噪声谱分析[J]. 海洋湖沼通报, 1979(1): 59-64
    [8] 齐孟鹗, 张思照, 宋政修. 梅童鱼的群体发声[J]. 海洋与湖沼, 1982, 13(6): 491-495
    [9] ZAUGG S, SCHAAR M V, HOUÉGNIGAN L, et al. Real-time acoustic classification of sperm whale clicks and shipping impulses from deep-sea observatories[J]. Appl Acoust, 2010, 71: 1011-1019 doi: 10.1016/j.apacoust.2010.05.005
    [10] HOUÉGNIGAN L, ZAUGG S, SCHAAR M V, et al. Space-time and hybrid algorithms for the passive acoustic localisation of sperm whales and vessels[J]. Appl Acoust, 2010, 71: 1000-1010 doi: 10.1016/j.apacoust.2010.05.017
    [11] PACE F, BENARD F, GLOTIN H, et al. Subunit definition and analysis for humpback whale call classification[J]. Appl Acoust, 2010, 71: 1107-1112 doi: 10.1016/j.apacoust.2010.05.016
    [12] LÓPEZ-RIVAS R M, BAZÚA-DURÁN C. Who is whistling? Localizing and identifying phonating dolphins in captivity[J]. Applied Acoust, 2010, 71: 1057-1062 doi: 10.1016/j.apacoust.2010.05.006
    [13] CRANFORD T W, ELSBERRY W R, BONN W G, et al. Observation and analysis of sonar signal generation in the bottlenose dolphin (Tursiops truncatus): evidence for two sonar sources[J]. J Exp Mar Bio Ecol, 2011, 407: 81-96 doi: 10.1016/j.jembe.2011.07.010
    [14] ESFAHANIAN M, ZHUANG H Q, ERDOL N. On contour-based classification of dolphin whistles by type[J]. Appl Acoust, 2014, 76: 274-279 doi: 10.1016/j.apacoust.2013.08.018
    [15] 何大仁, 蔡厚才. 鱼类行为学[M]. 厦门: 厦门大学出版社, 1998: 288-291.
    [16] 粘宝卿, 黄衍镇, 王军. 对声屏障圈养大黄鱼的展望[J]. 海洋科学, 1999(4): 30-31 doi: 10.3969/j.issn.1000-3096.1999.04.013
    [17] 袁华荣, 陈丕茂, 贾晓平, 等. 200 Hz方波连续音对真鲷幼鱼驯化反应的研究[J]. 渔业现代化, 2012, 39(1): 27-33 doi: 10.3969/j.issn.1007-9580.2012.01.006
    [18] 袁华荣, 陈丕茂, 贾晓平, 等. 利用500 Hz方波连续音驯化南海真鲷幼鱼的效果[J]. 南方水产科学, 2012, 8(1): 36-42 doi: 10.3969/j.issn.2095-0780.2012.01.006
    [19] 魏翀, 张宇, 张赛, 等. 网箱养殖大黄鱼合成声信号特性研究[J]. 声学学报, 2013, 38(3): 300-305
    [20] 王克雄. 长江江豚行为和声学观察研究[D]. 北京: 中国科学院研究生院, 2005: 62-79.
    [21] 宋知用. MATLAB在语音信号分析与合成中的应用[M]. 北京: 北京航空航天大学出版社, 2013: 12-29.
    [22] 张登奇, 蒋敏. 基于MATLAB的音频信号处理技术实现[J]. 电脑知识与技术, 2009(5): 1211-1213 doi: 10.3969/j.issn.1009-3044.2009.05.081
    [23] 任新敏, 高大治, 姚玉玲. 大黄鱼的发声及信号特性研究[J]. 大连水产学院学报, 2007, 22(2): 123-128 doi: 10.3969/j.issn.1000-9957.2007.02.009
    [24] SPRAGUE M W. The single sonic muscle twitch model for the sound-production mechanism in theweakfish, Cynoscion regalis[J]. J Acoust Soc Am, 2000, 108(5): 2430-2437 doi: 10.1121/1.1315296
    [25] 谢伟. 褐菖鲉的发声及发声肌的特性[D]. 上海: 上海海洋大学, 2015: 5-14.
    [26] 刘博. 基于MATLAB的语音信号采集和语谱图分析[J]. 电脑知识与技术, 2015, 11(11): 177-178
    [27] WANG Z T, NOWACEK D P, AKAMATSU T, et al. Diversity of fish sound types in the Pearl River Estuary, China[J]. Peer J, 2017, 5: 1-33 doi: 10.17159/1727-3781/2002/v5i1a2875
    [28] 殷雷明, 黄洪亮, 张旭光. 网箱养殖大黄鱼水下声音与行为反应[J]. 海洋渔业, 2017, 39(1): 92-99 doi: 10.3969/j.issn.1004-2490.2017.01.011
    [29] 许兰英, 齐孟鹗. 黄、渤海两种鱼噪声谱的水下观测[J]. 海洋科学, 1999(4): 13-14 doi: 10.3969/j.issn.1000-3096.1999.04.006
    [30] SPRAGUEM W, LCZKOVICH J J, PULLINGER R C, et al. Using spectral analysis to identify drumming sounds of some North Carolina fishes in the family Sciaenidae[J]. J Elish Mitch Sci Soc, 2000, 116(2): 124-145
    [31] SANTIAGO J A, CASTRO J J. Acoustic behaviour of Abudefduf luridus[J]. J Fish Biol, 1997, 51: 952-959 doi: 10.1111/jfb.1997.51.issue-5
    [32] SPRAGUE M W, LUCZKOVICH J J. Do striped cusk-eels Ophidion marginatum produce the chatter sound attributed to weak fish Cynoscion regails? [J]. Copeia, 2001(3): 854-859
    [33] ALMADA V C, AMORIMM C P, PEREIRA E, et al. A gonistic behaviour and sound production in Gadidae mediterraneus (Gadidae)[J]. J Fish Biol, 1996, 49: 363-366
    [34] LI S H, WANG K X, AKAMATSU T. Echolocation signals of the free-ranging Yangtze finless porpoise (Neophocaena phocaenoides asiaeorientialis)[J]. J Acoust Soc Am, 2005, 117(5): 3288-3296 doi: 10.1121/1.1882945
    [35] 汪启铭. 海上风电场建设水下噪声对中华白海豚影响研究[D]. 厦门: 厦门大学, 2014: 33-44.
  • [1] 王萍桂福坤吴常文金姗姗 . 光照对眼斑拟石首鱼行为和摄食的影响. 南方水产科学, 2009, 5(5): 57-62. doi: 10.3969/j.issn.1673-2227.2009.05.010
    [2] 区又君齐旭东李加儿 . 波纹唇鱼不同组织5种同工酶表达的差异. 南方水产科学, 2009, 5(2): 51-55. doi: 10.3969/j.issn.1673-2227.2009.02.009
    [3] 邵艳卿张殿昌吕俊霖苏天凤江世贵 . 浅色黄姑鱼脑垂体cDNA文库的构建. 南方水产科学, 2006, 2(6): 8-12.
    [4] 柳琪区又君 . 鱼类早期发育阶段摄食行为研究现状. 南方水产科学, 2006, 2(1): 71-75.
    [5] 柴学军孙敏许源剑 . 温度和盐度对日本黄姑鱼胚胎发育的影响. 南方水产科学, 2011, 7(5): 43-49. doi: 10.3969/j.issn.2095-0780.2011.05.007
    [6] 孟晓梦叶振江王英俊 . 世界黄鳍金枪鱼渔业现状和生物学研究进展. 南方水产科学, 2007, 3(4): 74-80.
    [7] 曹款郑娇王志勇刘贤德蔡明夷 . 黄姑鱼基因组大小和染色体物理长度的测定. 南方水产科学, 2015, 11(4): 65-70. doi: 10.3969/j.issn.2095-0780.2015.04.010
    [8] 张晨捷张艳亮高权新彭士明施兆鸿 . 低盐胁迫对黄姑鱼幼鱼肝脏抗氧化功能的影响. 南方水产科学, 2015, 11(4): 59-64. doi: 10.3969/j.issn.2095-0780.2015.04.009
    [9] 陈成耿毅汪开毓余泽辉陈德芳欧阳萍黄小丽李亚军唐俊辉 . 拟态弧菌感染黄颡鱼的动态病理损伤及病原分布研究. 南方水产科学, 2017, 13(1): 10-18. doi: 10.3969/j.issn.2095-0780.2017.01.002
    [10] 林权卓陈奕彬胡娟王树启杨宪宽沈卓坤赵会宏 . 双棘黄姑鱼IGF3 基因克隆及表达模式分析. 南方水产科学, 2016, 12(1): 50-58. doi: 10.3969/j.issn.2095-0780.2016.01.008
    [11] 王志超陈国宝曾雷 . 基于声学标志和无线跟踪方法的鱼类行为研究. 南方水产科学, 2018, 14(2): 51-59. doi: 10.3969/j.issn.2095-0780.2018.02.007
    [12] 王岩陈作志张俊张国胜汤勇徐姗楠江艳娥 . 南海北部陆坡海域粗鳞灯笼鱼耳石形态特征. 南方水产科学, 2017, 13(6): 65-72. doi: 10.3969/j.issn.2095-0780.2017.06.008
    [13] 何珊王学昉戴小杰许柳雄 . 中国金枪鱼围网船队大眼金枪鱼渔获物的特征变化与人工集鱼装置禁渔期的关系. 南方水产科学, 2017, 13(5): 110-116. doi: 10.3969/j.issn.2095-0780.2017.05.015
    [14] 王亮根李亚芳杜飞雁宁加佳徐磊肖雅元李纯厚 . 大亚湾人工鱼礁区和岛礁区浮游动物群落特征及对仔稚鱼的影响. 南方水产科学, 2018, 14(2): 41-50. doi: 10.3969/j.issn.2095-0780.2018.02.006
    [15] 李加儿许晓娟区又君刘士瑞 . 浅色黄姑鱼鳃结构及其呼吸面积的研究. 南方水产科学, 2008, 4(1): 22-27.
    [16] 艾红黄巧珠徐泽智陈胜军麦丽芳卢传曼李夏 . 世界对虾生产及其贸易特征分析. 南方水产科学, 2008, 4(6): 113-119.
    [17] 江艳娥张鹏林昭进邱永松方展强陈作志 . 南海外海鸢乌贼耳石形态特征分析. 南方水产科学, 2015, 11(5): 27-37. doi: 10.3969/j.issn.2095-0780.2015.05.004
    [18] 李娜苏天凤张良国艾红钟德福张俊江艳娥 . 中华白海豚骨骼度量特征Ⅰ.脊椎骨. 南方水产科学, 2018, 14(3): 91-98. doi: 10.3969/j.issn.2095-0780.2018.03.011
    [19] 张俊陈国宝梁沛文 . 瓶鼻海豚成体骨骼系统的度量特征. 南方水产科学, 2013, 9(5): 142-148. doi: 10.3969/j.issn.2095-0780-2013.05.022
    [20] 陈治光李冉李树蕾杨立彬蒋然然钟海霞陈恩1蒋光阳1李树红 . 草鱼Stefin 克隆表达、纯化及活性特征鉴定. 南方水产科学, 2016, 12(5): 97-104. doi: 10.3969/j.issn.2095-0780.2016.05.012
  • 加载中
图(7)表(3)
计量
  • 文章访问数:  111
  • HTML全文浏览量:  52
  • PDF下载量:  5
  • 被引次数: 0
出版历程
  • 收稿日期:  2018-05-02
  • 录用日期:  2018-05-19
  • 刊出日期:  2018-12-01

黄唇鱼声谱特征的初步分析

    作者简介:张丝雨(1991 — ),女,硕士研究生,从事海洋生物声学研究。E-mail: marchsyz@yeah.net
    通讯作者: 黄洪辉, huanghh@scsfri.ac.cn
  • 1. 中国水产科学研究院南海水产研究所,广东省渔业生态环境重点实验室,广东 广州 510300
  • 2. 上海海洋大学,水产科学国家级实验教学示范中心,上海 201306
  • 3. 东莞市海洋与渔业环境监测站,东莞黄唇鱼市级自然保护区管理站,广东 东莞 523002

摘要: 文章通过被动声学方法监听黄唇鱼(Bahaba taipingensis)的声音,初步分析了其声谱特征,旨在为黄唇鱼声学无损调查、水下噪声影响分析和发声的生物学行为等物种保护研究提供基础数据。2017年3—5月,用microMARS型声学记录仪对东莞黄唇鱼市级自然保护区室内水族箱和室外2个驯养池中救护驯养的96尾黄唇鱼进行了2个时段、每个时段连续7个昼夜的声学监听。监听到黄唇鱼共发声246次,发出7类声音,分别是类鼓声、咔嚓声、雀鸣声、嗡嗡声、嗒嗒声、嚓咕声和其他声音等。黄唇鱼昼夜发声次数没有明显差异。黄唇鱼发声以类鼓声为主(175次),类鼓声由1~3个脉冲组成,又以单脉冲类鼓声为主(139次)。类鼓声为类正弦波形,能量集中在0~1 000 Hz,声纹与时间轴平行,谱峰中心频率为50~140 Hz。嗒嗒声与类鼓声相似,其能量也集中在0~1 000 Hz,但谱峰中心频率范围为180~190 Hz。嗡嗡声、咔嚓声、雀鸣声和嚓咕声同时包含低频(0~1 000 Hz)与高频(3 000~12 500 Hz)成分。类鼓声时长、脉冲宽度和脉冲间隔范围分别为67~1 333 ms、35~733 ms和0~1 130 ms,平均值分别为279 ms、70 ms和183 ms;类鼓声时长和脉冲间隔随着声信号脉冲数的增加而增长,脉冲宽度则减短。

English Abstract

  • 黄唇鱼(Bahaba taipingensis)属石首鱼科,为近海大型暖温性底层鱼类,分布于中国南海和东海,尤其在珠江口较为常见,是中国特有种,1988年被列为国家二级重点保护水生野生动物[1-2]。黄唇鱼鱼鳔(俗称“鱼胶”)被认为有特殊的药用价值,自古以来一直是药用及滋补极品,极为珍贵[3]。黄唇鱼曾是珠江口重要的渔业捕捞对象[4],但20世纪后期以来,由于受到该海域水环境污染、高强度开发和非法捕捞等的影响,其资源量急剧下降,现处于濒临灭绝状态,2006年被世界自然保护联盟(IUCN)物种红色名录列为极度濒危物种(CR)[5]

    中国关于鱼类发声的研究在20世纪80年代已有开展[6-8],但其后一直发展缓慢,鲜有相关研究报道;且国外多研究鲸豚类发声,对鱼类发声特性的研究也较少报道[9-14]。石首鱼科鱼类能依靠鳔的振动发出明显的声音[15],其发声行为与生殖、防御、索饵等活动有密切关系[16-19],因而为研究者所关注。黄唇鱼和大黄鱼(Larimichthys crocea)均属石首鱼科,近年来已有使用被动声学方法研究大黄鱼、褐菖鲉(Sebastiscus marmoratus) 等的发声特性,但由于黄唇鱼的稀有性,目前尚未见对其发声特性的研究报道。

    声学探测包含被动探测与主动探测。使用被动声学方法探测黄唇鱼发声特性,既不会对鱼造成伤害,也不会破坏海洋环境。因此,本文通过被动声学方法监听黄唇鱼的声音,初步分析了其声谱特征,旨在为黄唇鱼声学无损调查、水下噪声影响分析和发声的生物学行为等物种保护研究提供基础数据。

    • 实验仪器为microMARS水听器,前置放大增益为18 dB,平坦频率响应范围为0.6~33 kHz,信号范围为70~166 dB re 1 μPa,用电池供电。

      2017年3—5月,对东莞黄唇鱼市级自然保护区救护驯养基地的室内水族箱和室外驯养池中黄唇鱼的水下发声情况进行了水下监听。室内水族箱高215 cm、长420 cm、宽150 cm、水深2 m,其中放养2尾体质量约25 kg的黄唇鱼,室内自然光,夜间不开灯。室外驯养池为矩形池塘,水深2~2.5 m,1#池面积约3 000 m2,驯养有29尾体质量约15~25 kg的黄唇鱼;2#池面积约6 300 m2,驯养有65尾体质量约8~13 kg的黄唇鱼。水听器固定在保护架上,放在水族箱底部一角,驯养池放置在池中央水深约2.5 m的池底。水听器采样频率为30 kHz,水族箱和2个训养池均监听2次,每次7 d。每次回收水听器后,导出并保存监听时间段内的WAV音频文件。

    • 通过音频软件Cool Edit Pro 2.1和Audacity试听音频并观察波形图,确定声信号类型,并对不同类型声信号、波形和时长等参数进行统计分析。白昼、夜晚的起始和结束时间以日出和日落时间为界线[20]。用MATLAB R2012a软件对声音信号进行时频分析,画出声音信号波形图;对声音信号进行短时傅立叶分析得到语谱图,亦称为可视语音;对声音信号作傅立叶变换得到频谱图,其中频谱图中的峰值对应的频率为谱峰中心频率[21-23]

    • 共获得音频文件总时长907.54 h,通过音频文件试听,结合声音信号的波形变化比对,将黄唇鱼发声分为7类:类鼓声、咔嚓声、雀鸣声、嗡嗡声、嗒嗒声、嚓咕声和其他声(图1)。监听期间共监听到黄唇鱼发声246次,其中类鼓声175次,约占71.1%,咔嚓声占比6.9%,雀鸣声、嗡嗡声、嗒嗒声、嚓咕声等占比均不超过4%,其他声音占比15.4% (表1)。其他声音主要出现在第二次水族箱监听中,共26次,且大多为不同声音。室外训养池与室内水族箱中黄唇鱼平均发声密度变化范围为0.040~0.712次·h–1,均随时间呈增加趋势(表1)。黄唇鱼中发声次数成对样品t检验分析表明,1#、2#池和水族箱中黄唇鱼的发声次数均无明显差异(P>0.18)。类鼓声包含的脉冲数变化范围为1~3个(图2),以单脉冲为主(139次),约占类鼓声总数的79%,类鼓声为类正弦波形,单脉冲类鼓声含3~43个波形;其他类别声音为单脉冲或多脉冲声音。

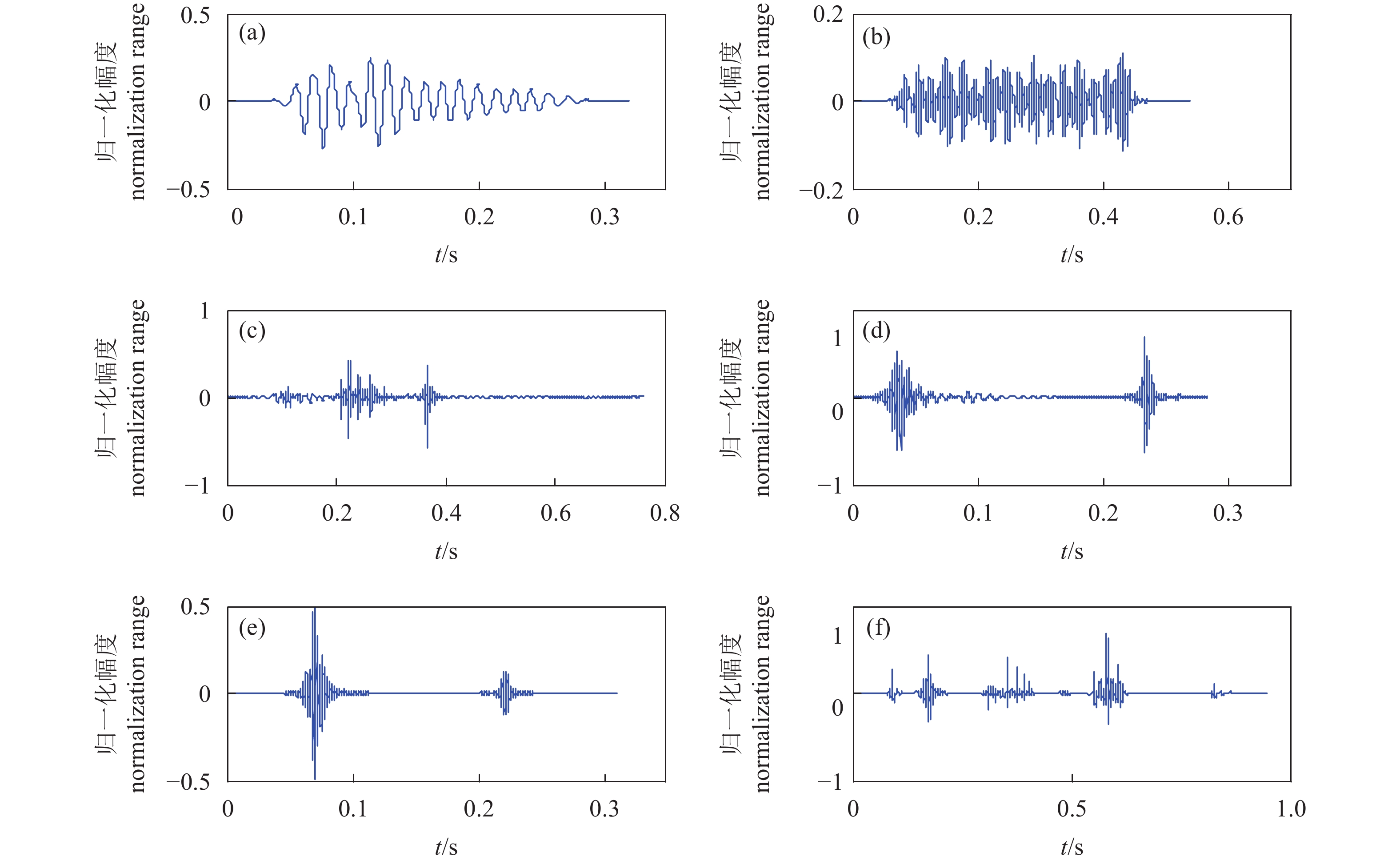

      图  1  黄唇鱼主要发出的6类声音

      Figure 1.  Six kinds of sounds made mainly by B. taipingensis

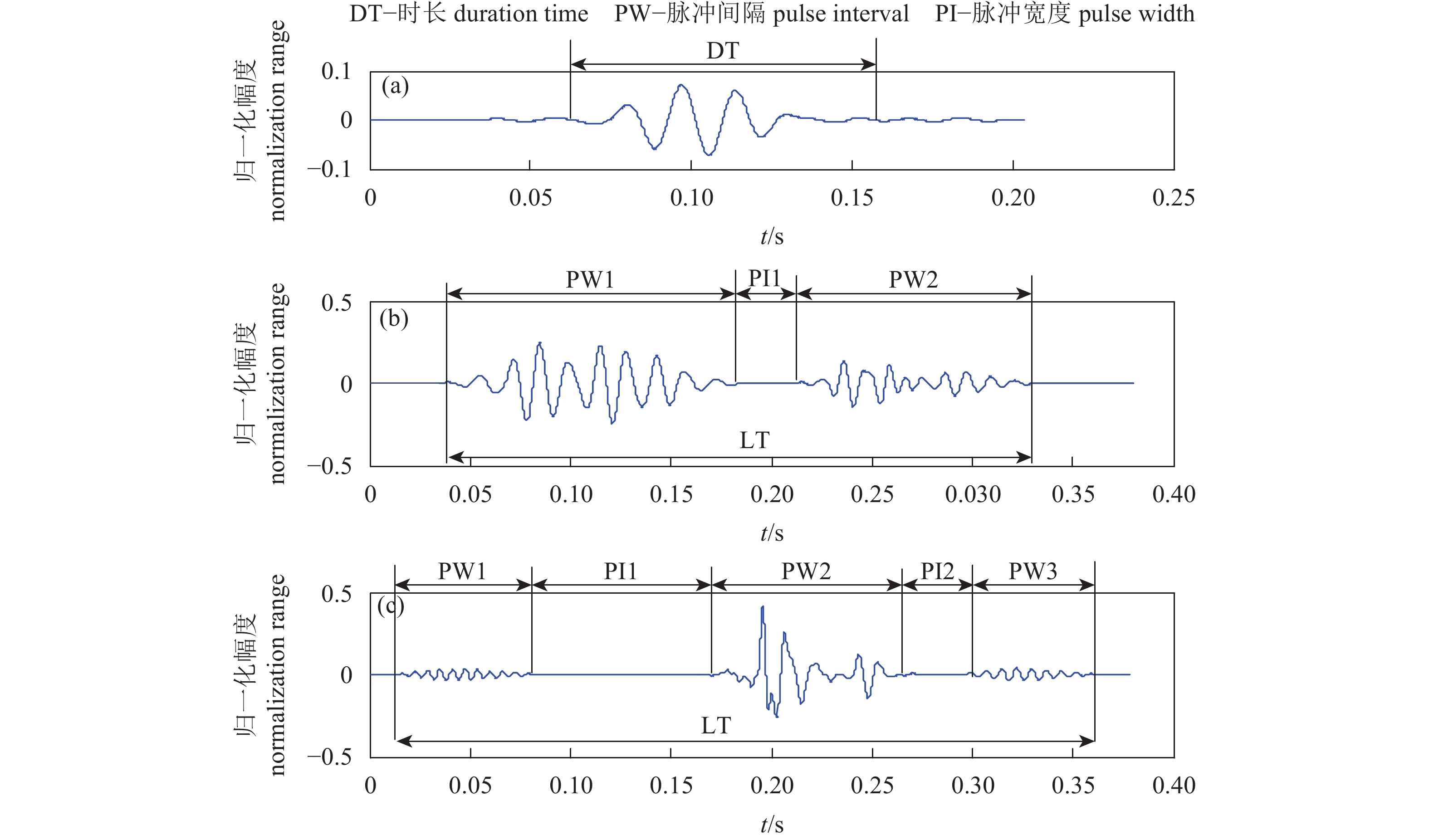

      图  2  单脉冲 (a)、双脉冲 (b) 和三脉冲 (c) 类鼓声

      Figure 2.  Single pulse (a), double-pluse drum sound (b) and three-pluse (c) drum sound

      监听区
      monitored area
      时间 (月-日)
      time (month-date)
      总发声数
      total number of sounds
      平均发声密度/次·h–1
      mean sound density
      类鼓声
      drum sound
      咔嚓声
      cracking sound
      雀鸣声
      birds sound
      嗡嗡声
      humming sound
      嗒嗒声
      clacking sound
      嚓咕声
      cha goo sound
      其他声
      other sound
      1#
      Pool 1
      03-28—04-04 7
      0.040
      0 0 0 6 0 0 1
      04-21—04-28 10
      0.058
      7 3 0 0 0 0 0
      2#
      Pool 2
      04-05—04-12 19
      0.111
      5 6 1 0 5 0 2
      05-22—05-29 63
      0.364
      50 5 0 2 0 0 6
      水族箱aquarium 05-02—05-04 24
      0.522
      21 0 0 0 0 0 3
      05-10—05-17 123
      0.712
      92 3 1 0 0 1 26
      合计 total 246 175 17 2 8 5 1 38

      表 1  各类别发声次数

      Table 1.  Number of different sound types

    • 实验监听期间,白昼监听到黄唇鱼发声134次,夜晚监听到112次,其中白昼类鼓声96次、夜晚79次。5月前监听夜晚发声次数多于白昼,之后白昼发声次数多于夜晚(图3),但成对样品t检验分析表明,黄唇鱼昼夜发声次数并没有明显差异(P=0.12)。

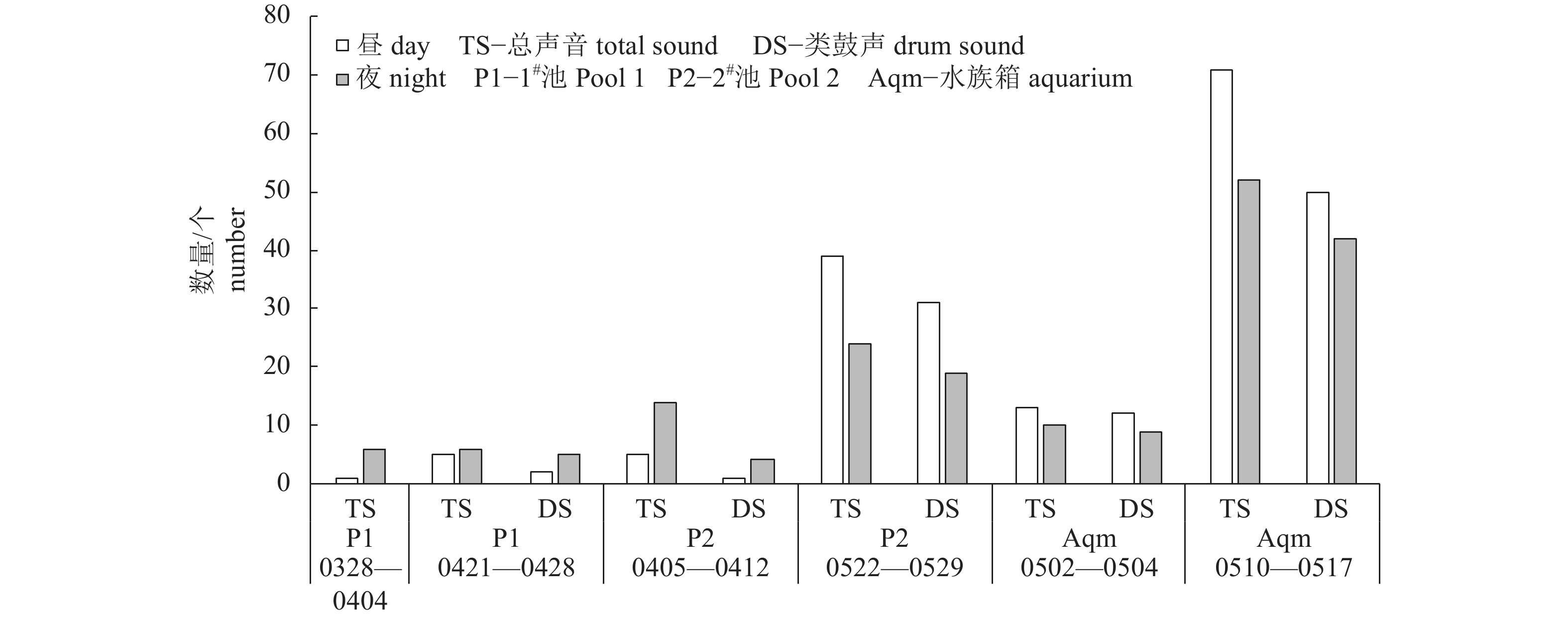

      图  3  总发声和类鼓声昼夜分布

      Figure 3.  Day and night signal distribution of total sound and drum sound

    • 黄唇鱼的类鼓声语谱图显示其声信号能量集中在0~1 000 Hz,其声纹与时间轴平行(图4);类鼓声频谱图显示其谱峰中心频率集中在50~140 Hz (图5)。

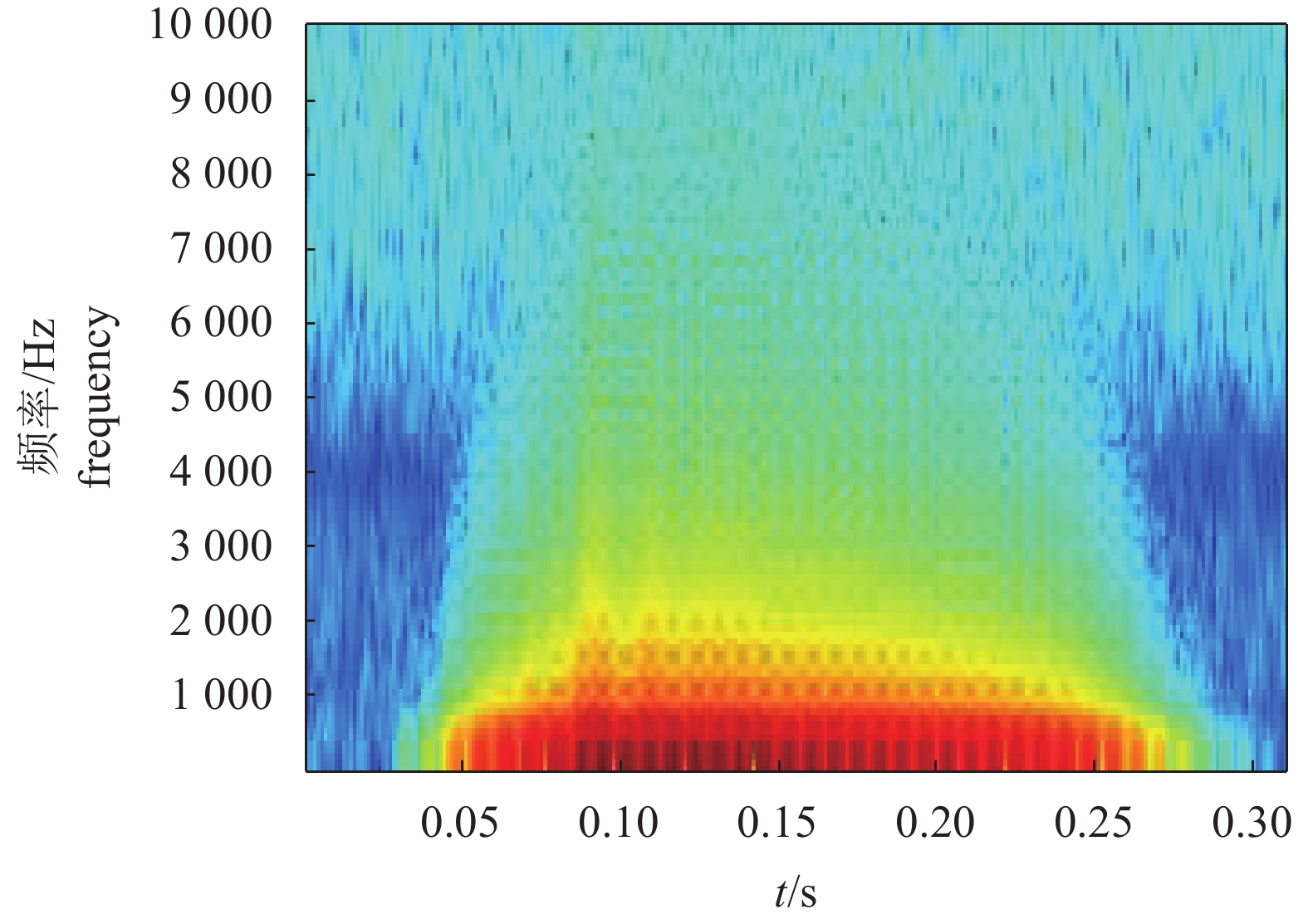

      图  4  类鼓声语谱图

      Figure 4.  Spectrogram of drum sound

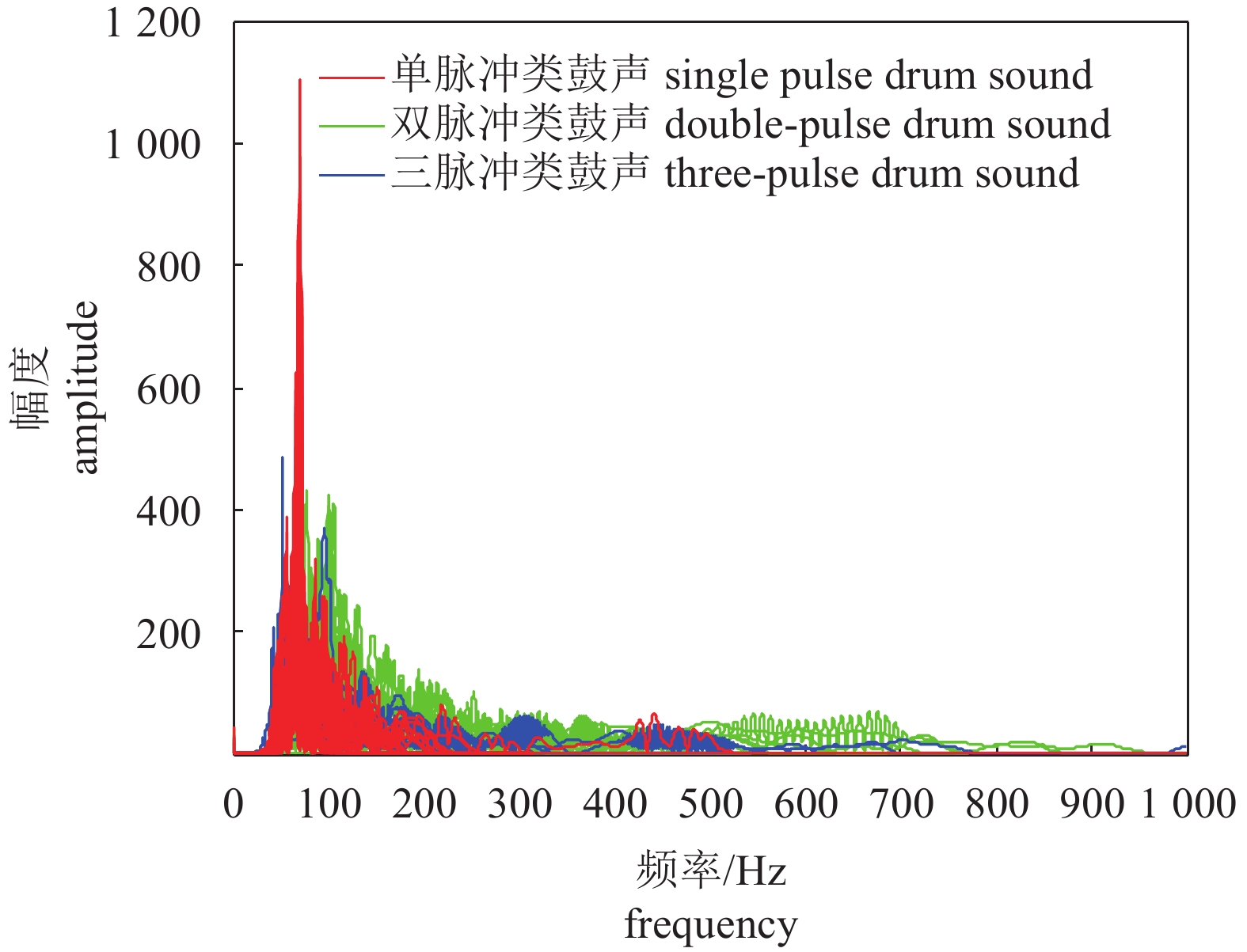

      图  5  类鼓声的频谱图

      Figure 5.  Spectrum map of drum sound

    • 黄唇鱼的类鼓声时长范围为67~1 333 ms,总平均值为279 ms,众值为100 ms,67~533 ms时长段类鼓声占93% (图6);类鼓声的时长分布符合等差数列公式t=33.3+33.3n [t为时长(ms),n为正整数]。类鼓声脉冲宽度和脉冲间隔范围分别为35~733 ms和0~1 130 ms,总平均值分别为70 ms和183 ms。单脉冲类鼓声时长(脉冲宽度)范围为67~733 ms,平均值为243 ms;双脉冲类鼓声时长范围为100~1 333 ms,平均值为370 ms,脉冲宽度范围为35~350 ms,平均值为113 ms,脉冲间隔范围为0~1 130 ms,平均值为143 ms;三脉冲类鼓声时长范围为333~1 268 ms,平均值为655 ms,脉冲宽度范围为47~333 ms,平均值为100 ms,脉冲间隔范围为0~834 ms,平均值为179 ms (表2)。

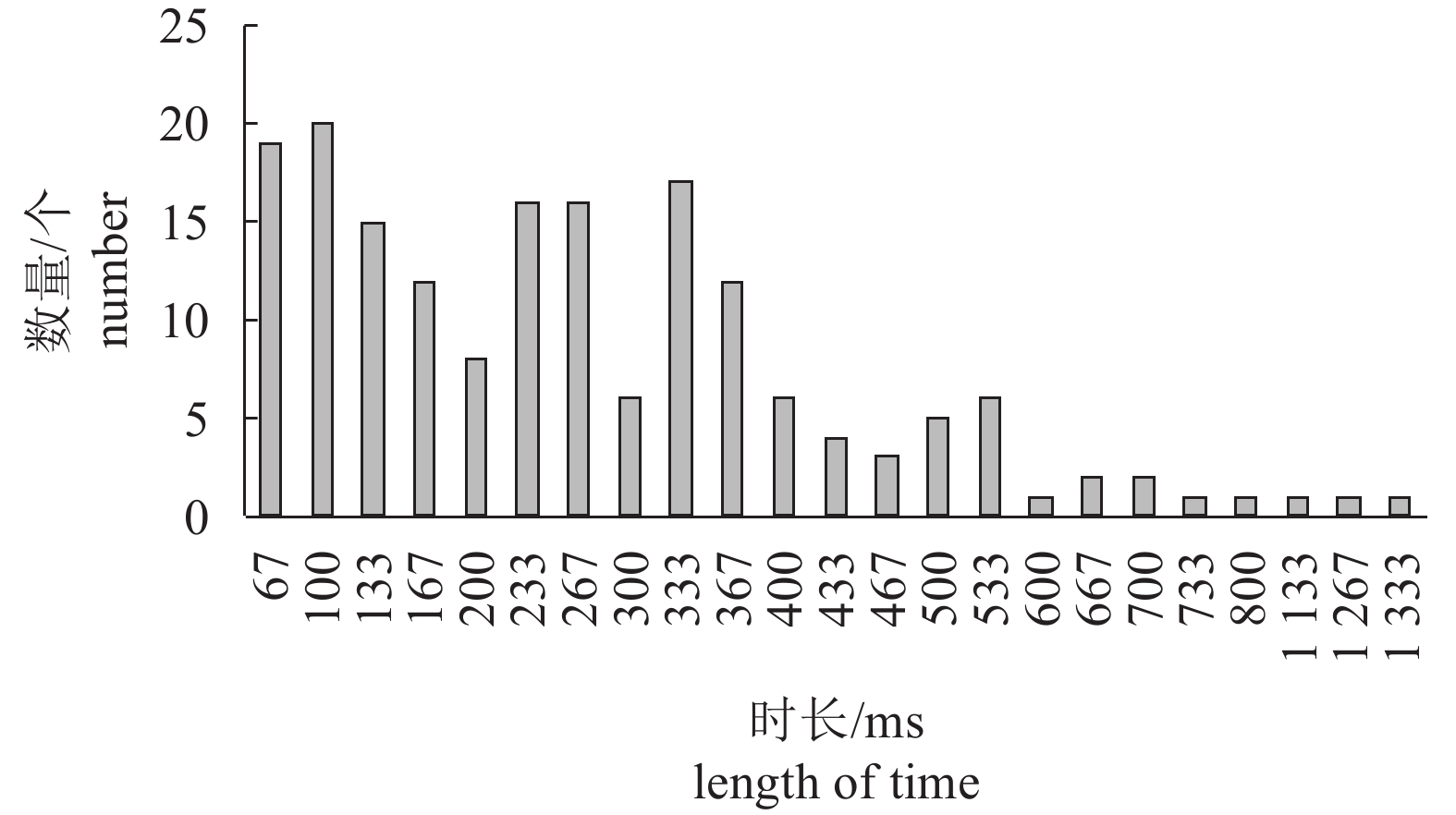

      图  6  类鼓声时长分布

      Figure 6.  Distribution of duration time for drum sound

      脉冲类型
      number of pulse
      时长/ms
      duration time
      脉冲宽度
      pulse width
      脉冲间隔
      pulse interval
      单脉冲 single pulse drum sound 67~733 243 67~733 243
      双脉冲 double-pulse drum sound 100~1 333 370 35~350 113 0~1 130 143
      三脉冲 three-pulse drum sound 333~1 268 655 47~333 100 0~834 179
      总平均值 overall mean 279 70 183

      表 2  类鼓声时域特征统计

      Table 2.  Pulse width and pulse interval of drum sound

    • 黄唇鱼发出的类鼓声、咔嚓声、雀鸣声、嗡嗡声、嗒嗒声、嚓咕声等6类声音的语谱图及频谱图见图7。嗒嗒声的语谱图与类鼓声相似,显示其能量也集中在0~1 000 Hz,声纹与时间轴平行(图7-d1),但其谱峰中心频率范围为180~190 Hz (图7-d2)。嗡嗡声、咔嚓声、雀鸣声、嚓咕声能量和频率分布均范围较广,在低频和高频均有分布;其中嗡嗡声能量集中在0~1 000 Hz、2 000~6 000 Hz (图7-b1),谱峰中心频率范围为40~140 Hz (图7-b2);咔嚓声能量集中在2 000~5 000 Hz (图7-c1),谱峰中心频率范围为3 200~3 600 Hz (图7-c2);雀鸣声能量集中在0~3 000 Hz、10 000~12 500 Hz (图7-e1),谱峰中心频率有2处,范围分别为400~500 Hz和2 000~2 500 Hz;嚓咕声能量集中在0~5 000 Hz(图7-f1),谱峰中心频率范围为50~150 Hz (图7-f2)。

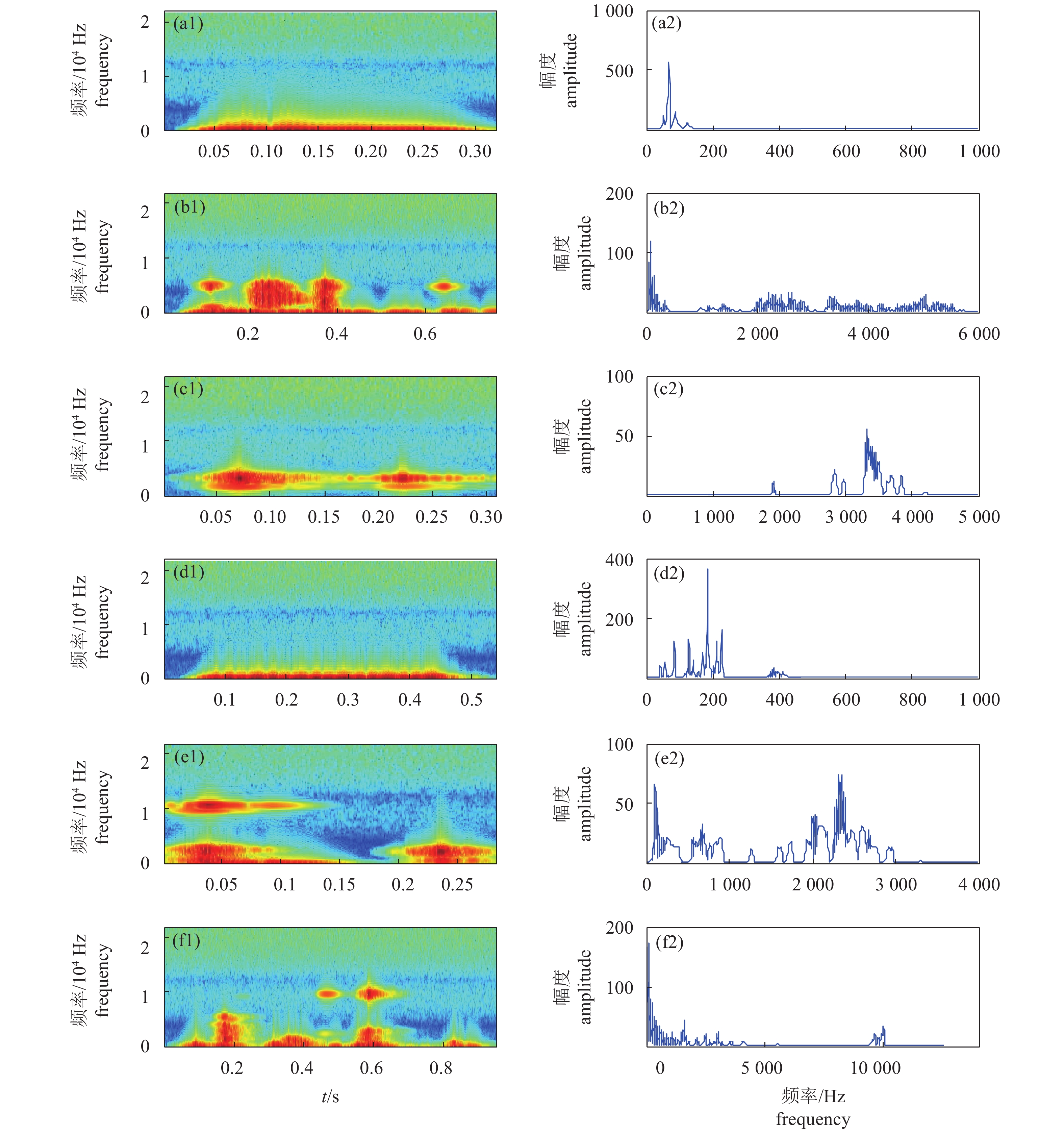

      图  7  语谱图和频谱图

      Figure 7.  Spectrogram and spectrum map

    • 鱼类发声行为的机制分别为鳔发声、摩擦发声、呼吸发声或其他[15]。石首鱼科鱼类主要依靠气鳔的振动发声,它们都有两束来自腹腔并直接或间接与鳔相联系的肌肉,肌肉急速收缩和放松,就能使鳔振动发声,鳔还可以作为共振器来帮助发声。鳔发声的强度和频率也可以调节。这种发声机制具有非常宽的频带,一般为几百至十几千赫兹。根据Sprague[24]的理论:发声鱼类的鱼鳔肌可视为振动弹簧模型,弹性肌肉的收缩和释放则分别对应于正弦波的不同半周期,而鱼鳔则作为一个阻尼结构,使鱼鳔肌的收缩逐渐衰减[25]。本研究中黄唇鱼的类鼓声脉冲波形图具有若干个类正弦波形,可以推测黄唇鱼类鼓声的发音类型属于鳔发声。此外,黄唇鱼类鼓声语谱图声纹与时间轴平行,显示了共振峰特征,根据语谱图声纹和共振发声的关系[26],可以推测黄唇鱼主要是以鳔为共振器来帮助发声[15]

    • 通常,不同种类的鱼所发出的声音在频率上差异较大,即使同一种类,由于其本身生物学状态的不同以及所处环境条件的变化,它们所发出的声音也各不相同[15]。珠江河口水域的生物发声监测辨认出66种声音类型,并倾向于拥有一个脉冲串结构[27]。大黄鱼觅食时发出的“咕噜噜”声信号都是简单的单脉冲,产卵时发出的“咯咯咯”声信号则大部分是连续的双脉冲或三脉冲,只有极个别为单脉冲或多脉冲[23]。大黄鱼也发出惊扰声和摄食声[28]。褐菖鲉在领地入侵实验中发出“咕噜噜”的叫声,其声音波形由几个单独脉冲或一组连续脉冲构成,波形特征基本相似[25]。与大黄鱼、褐菖鲉相似,本研究中黄唇鱼发出的声信号主要为单脉冲信号,也有双脉冲或三脉冲信号,主要发出类鼓声、咔嚓声、雀鸣声、嗡嗡声、嗒嗒声、嚓咕声等6类声音,类鼓声占比高达71.1%,由此可以推测类鼓声是黄唇鱼发声行为中最重要的类别,对种群内的信息传递有重要意义。

    • 不同水生生物的声谱特征存在较明显的差异。鱼类发声频率一般为低频,谱峰中心频率多在1 000 Hz以内(表2),珠江河口水域生物的66种声信号的谱峰中心频率范围为500~2 600 Hz,能量集中在4 000 Hz以下[27]。与鱼类不同,鲸豚类一般发出宽带高频声信号,如江豚(Neophocaena phocaenoides)发出的探测声信号谱峰中心频率为87~145 kHz[34];中华白海豚(Sousa chinensis)发出的click串声信号谱峰中心频率为70~80 kHz,最高频信号甚至在125 kHz以上,主要能量分布在50 kHz以上[8,35]。黄唇鱼发出的类鼓声能量集中在0~1 000 Hz,谱峰中心频率为50~140 Hz,发出的嗒嗒声的能量分布及谱峰中心频率范围与类鼓声相似,发出的嗡嗡声、咔嚓声、雀鸣声、嚓咕声能量同时包含低频(0~1 000 Hz)与高频成分(3 000~12 500 Hz),其谱峰中心频率范围也较广。与黄唇鱼同属石首鱼科的大黄鱼也会发出多种声音,如咕噜噜摄食声、咯咯咯产卵声和惊扰发声,其谱峰中心频率范围在630~800 Hz,梅童鱼(Collichthys lucidus)、黄姑鱼(Nibea albiflora)、白姑鱼(Argyrosomus argentatus)、叫姑鱼(Johnius belengeri)和拟石首鱼(Sciaenops ocellatus)等其他石首鱼科鱼类声信号的谱峰中心频率范围为139~2 000 Hz,非石首鱼科鱼类声信号的谱峰中心频率范围为83~1 200 Hz (表3)。可见,相比其他鱼类的声信号,黄唇鱼的类鼓声、嗒嗒声、嗡嗡声和嚓咕声的谱峰中心频率处于偏低水平。

      种类
      species
      谱峰中心频率/Hz
      spectral frequency peak
      文献来源
      Reference
      黄唇鱼 Bahaba taipingensis 类鼓声50~140;嗒嗒声180~190;嗡嗡声40~140;咔嚓声3 200~3 600;
      雀鸣声400~500、2 000~2 500;嚓咕声50~150
      本研究
      大黄鱼 Larimichthys crocea 630~800 [7,23,28]
      梅童鱼 Collichthys lucidus 1 000 [8]
      黄姑鱼 Nibea albiflora 650±20.12 [23]
      尖头黄姑鱼 Nibea acuta 630±15.57 [23]
      白姑鱼 Argyrosomus argentatus 400 [29]
      叫姑鱼 Johnius belengeri 2 000 [29]
      拟石首鱼 Sciaenops ocellatus 139 [30]
      金尾贝氏石首鱼 Bairdiella chrysoura 1 046 [30]
      狗䱛 Cynoscion regails 347 [30]
      云斑狗䱛 Cynoscion nebulosus 300 [30]
      红牙䱛 Otolithes ruber 632±10.06 [23]
      褐菖鲉 Sebasticus marmoratus 83~174 [25]
      金眼鲷 Beryx splendens Lowe 337±8.50 [23]
      带鱼 Trichiurus haumela 628±11.40 [23]
      白鱼 Salangichthysm icrodon Bleeker 536±10.39 [23]
      刺鱼 Gasterosteus aculeatus Linnaeus 420±0 [23]
      大斑石鲈 Pomadasysmaculatus 415±9.40 [23]
      粗纹鲾鱼 Leiognathus lineolatus 757±24.70 [23]
      黑鳍叶鲹 Atule malam 542±16.90 [23]
      游鳍叶鲹 Atule mate Cuvier et Va lenciennes 528±9.67 [23]
      白舌尾甲鲹 Uraspis helvola 534±17.92 [23]
      海鲶 Arius sp. 735±12.39 [23]
      东方豹鲂鮄鱼 Dactyloptena orientalis 348±0 [23]
      鳓鱼 Ilisha elongata 251±18.41 [23]
      白腹豆娘鱼 Abudefduf luridus 356 [31]
      鼬鳚 Ophidion marginatum 1 200 [32]
      红棘胸鲷 Gadidae mediterraneus 180 [33]

      表 3  部分鱼类声信号谱峰中心频率

      Table 3.  Spectral frequency peak of sound signal of servaral fishes

      黄唇鱼的声谱特征与其他鱼类相比,差异与共性并存,鱼类发声频率范围一般为低频(1 000 Hz以内),但这并不意味着不同鱼的声谱特征、时域特征是重复的,如不同声音听觉上就完全不同,其波形、谱峰中心频率、语谱图等也均有明显差异,可根据这些差异进行鱼类发声分类,及其声谱和时域特征辨别。待鱼类声信号特征提取达到一定水平和累积足够多的鱼类声信号数据后,才可能对鱼类声信号表征的鱼类信息交流和行为进行精准鉴别。

    • 黄唇鱼发出的类鼓声时长范围为67~1 333 ms,总平均值为279 ms,众值为100 ms,时长分布符合等差数列公式t=33.3+33.3n [t为时长(ms),n为正整数];类鼓声脉冲宽度和脉冲间隔范围分别为35~733 ms和0~1 130 ms,总平均值分别为70 ms和183 ms。黄唇鱼类鼓声时长和脉冲间隔随着声信号脉冲数的增加而增长,脉冲宽度则减短。大黄鱼摄食声或产卵声的声信号时长1~2 ms,摄食声的脉冲间隔为1~30 ms,产卵声的脉冲间隔为90~140 ms,其时长和脉冲间隔均远比黄唇鱼类鼓声的短[23]。褐菖鲉平均脉冲宽度(32.6±2.6) ms[25],也明显短于黄唇鱼类鼓声的平均脉宽。与鲸豚类比较,中华白海豚click声信号脉冲间隔变化范围为3.3~349.2 ms,也短于黄唇鱼类鼓声的脉冲间隔[35]。可见水生生物在发出的声信号时长、脉冲宽度和脉冲间隔等的差异主要与不同发声生物及不同声信号类型有关。

    • 本文对人工圈养的黄唇鱼在不同实验条件下(室内水族箱、室外池塘)的发声信号进行采集,对黄唇鱼的发声机制、发声类型、声谱特征及时域特征进行了初步分析。结果表明,黄唇鱼声学监听共监听到246次发声,发出的声音分为7类,分别是类鼓声、咔嚓声、雀鸣声、嗡嗡声、嗒嗒声、嚓咕声和其他声音等。黄唇鱼昼夜发声次数没有明显差异。黄唇鱼发声以类鼓声为主(175次),类鼓声由1~3个脉冲组成,又以单脉冲类鼓声为主(139次)。类鼓声为类正弦波形,能量集中在0~1 000 Hz,声纹与时间轴平行,谱峰中心频率为50~140 Hz。嗒嗒声与类鼓声相似,其能量也集中在0~1 000 Hz,但谱峰中心频率范围为180~190 Hz。嗡嗡声、咔嚓声、雀鸣声和嚓咕声同时包含低频(0~1 000 Hz)与高频(3 000~12 500 Hz)成分。类鼓声时长、脉冲宽度和脉冲间隔范围分别为67~1 333 ms、35~733 ms和0~1 130 ms,平均值分别为279 ms、70 ms和183 ms;类鼓声时长和脉冲间隔随着声信号脉冲数的增加而增长,脉冲宽度则减短。

      实验用水听器平坦频率响应范围为0.6~33 kHz,而监听到低于600 Hz的黄唇鱼发声信号,说明仅距离水听器较近的黄唇鱼发声信号被监听到,距离水听器较远的黄唇鱼发声信号未被监听到。所以有必要对实验监听系统作改进,以监听并记录到更多的黄唇鱼发声信号和获得更全面的黄唇鱼发声特征。另外,不同实验条件下黄唇鱼发声信号可能存在一定差异。目前声纹识别技术研究仅限于人类语音学,还未应用在鱼类声信号研究中。在今后的工作中需要通过更多实验获取更加丰富的数据和改进数据分析方法进行深入研究,并结合黄唇鱼的行为特征来归类划分、建立数据库,为人工救护、喂养、保护珍稀黄唇鱼提供参考。

(7)  表(3) 参考文献 (35) 相关文章 (20)

目录

    /

    返回文章
    返回
